SE공법(構法)은 Safety Engineering (Engineering For Safety)의 약자로, ‘공학적으로 안전한 공법’라는 의미입니다. 특히 지진에 대한 성능이 뛰어난 공법으로서 다양한 디자인을 실현할 수 있습니다. 중목구조 철물공법 역시 기술적인 가능성을 보이고 있지만, 디자인 측면에서 제약이 있는 것이 사실입니다. 그러나 SE공법(構法)은 이러한 제약들에서 벗어나 대형공간 실현기술과 뛰어난 디자인의 목조 건축물을 가능하게 하는 첨단목조공법이라고 할 수 있습니다. 아래 그림은 SE공법(構法)을 통해서 실현할 수 있는 디자인 9가지를 정리하여 나열한 것입니다.
SE공법(構法)은 보통 9m까지의 기둥간격을 허용하며 최대 3대의 주차가 가능합니다. 또한 독자적인 구조 계산에 의해 12m이상의 기둥간격도 가능하기 때문에 더 넓은 공간을 얻을 수 있습니다.
구조계산을 통해 세워진 일반적인 내력벽은 제한적 평면구성을 계획할 수밖에 없습니다. 그러나 SE공법(構法)에서는 라멘조 공법으로 이루어져 있기 때문에 이러한 특성을 살려 협소 주택에서도 계획의 자유로움이 이루어집니다.
SE공법(構法)은 최대 1.5m까지 캔틸레버가 가능합니다. 목조에서 좀처럼 어려웠던 발코니를 캔틸레버를 통하여 공간을 활용할 수 있게 되었고, 아래 1층은 주차장을 확보할 수 있데 되었습니다.
SE공법(構法)은 목조구조체 전체에 구조계산을 실시하고 있기 때문에, 옥상에서의 자유로운 활용이 가능합니다. 도심에서 옥상을 이용할 수 있는 것은 생활을 즐기는 특권이기도 합니다.
목조라멘조 공법인 SE공법(構法)의 가장 큰 특징은 “대공간과 대경간”을 실현할 수 있어 대형 창문을 갖는 넓은 거실과 같은 다양한 공간이 실현되고 있습니다. 이는 지금까지 목조에서 볼 수 없었던 신 공법 기술입니다.
SE공법(構法)은 자유로운 오픈형 천장을 실현할 수 있습니다. 또한 오픈형 천장 시공 후 가족구성의 변경에 따라 바닥을 새로 시공하여 상층공간으로도 사용할 수 있습니다.
좁은 지역이나 도심에서 지붕의 형상으로 인해 최상층의 천장 높이가 낮아지는 경우가 있습니다. SE공법(構法)에서는 경사 천장을 통해서 상단의 천장 높이를 높여, 다양한 공간 활용이 가능합니다.
공간의 단차를 활용하여, 위 아래층의 색다른 공간감을 주는 스킵플로어 디자인도 가능합니다. SE공법(構法)에서는 스킵 플로어를 통해서 가족의 개인 공간 연출과 더불어 다양한 공간 만들기를 가능하게 합니다.
목조를 선택하는 고객에게 나무를 느낄 수 있는 공간은 메우 중요하다고 생각합니다. 그래서 SE공법(構法)에서는 전원주택에서 보의 노출을 당연시 생각하고 있으며, 나무의 온기와 따뜻함을 가진 고객님만의 목조주택을 제안합니다.

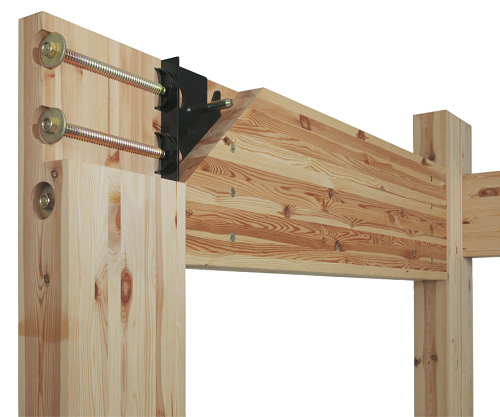

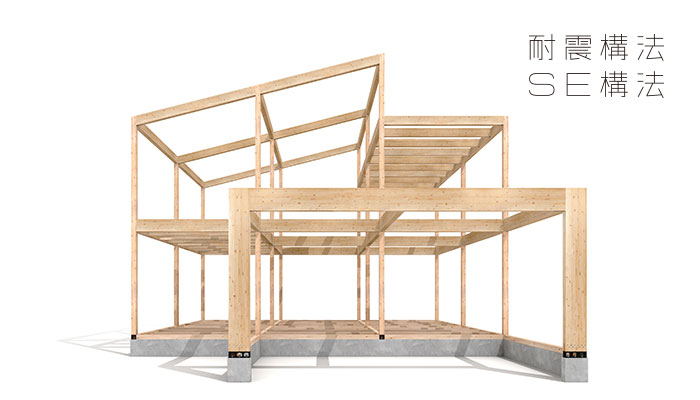

기둥이나 보 등을 서로 철물로 접합하여 견고하게 구조체를 만들어내며 기존 철골조 및 RC조에서 주류였던 라멘공법을 일본의 목조 주택에 도입 한 것이 바로 SE공법(構法)입니다.

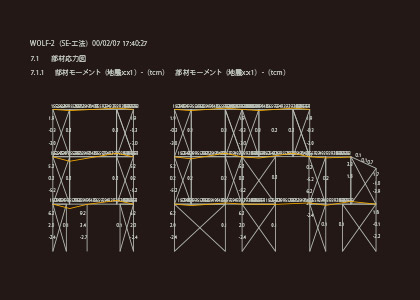

SE공법(構法)은 철골조, 철근 콘크리트조와 같은 방법으로 구조 계산을 진행하고 있습니다.

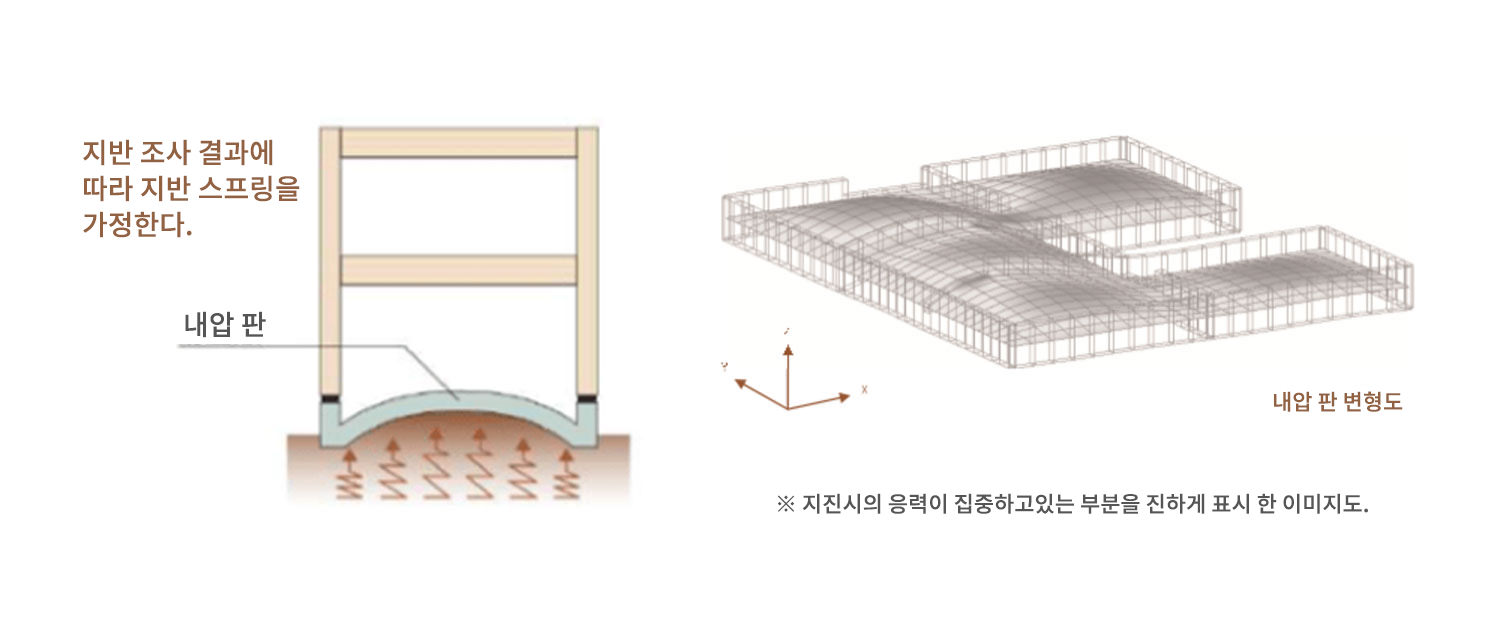

SE공법(構法)에서는 대부분의 목조 주택이 실시하지 않고 있는 건축물의 기초에도 구조계산을 실시하고 있습니다. FEM을 해석하여 건물에 전해지는 힘을 분석하고, 지반 강도에 따른 견고한 기초 설계를 가능하게 하고 있습니다.

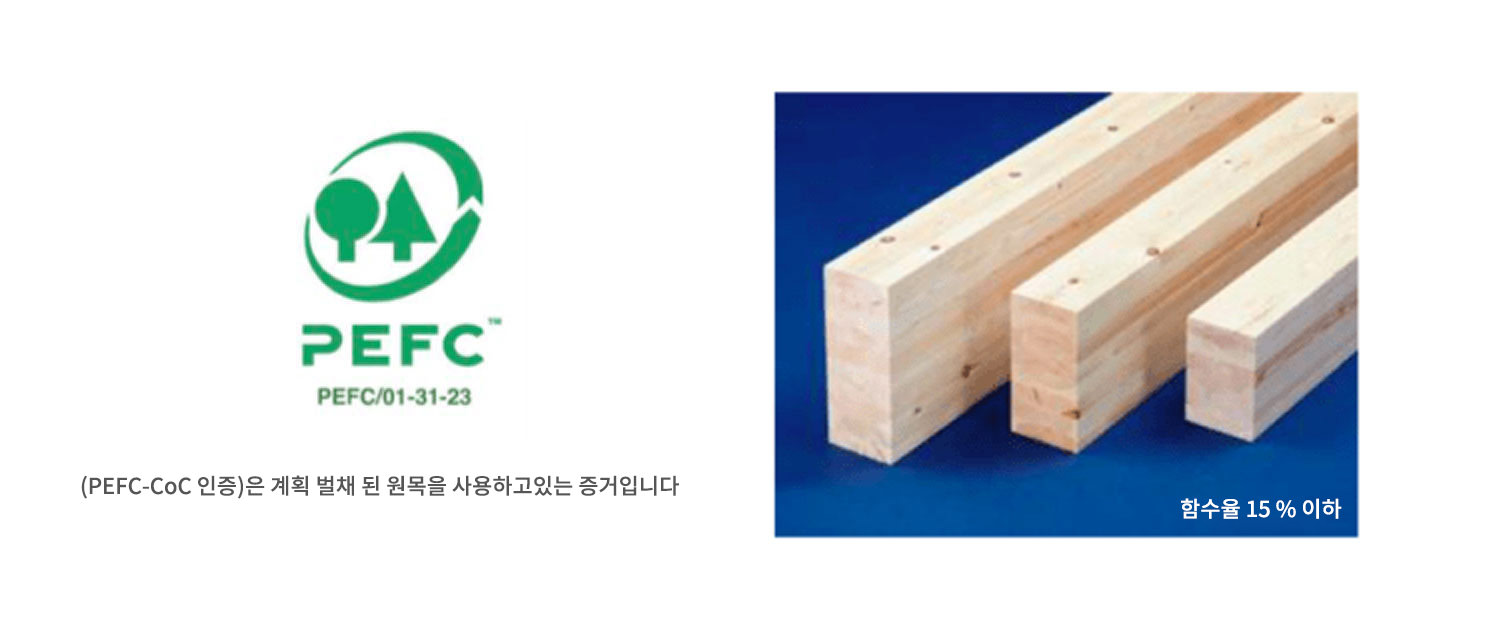

구조 계산을 위해서는 재료의 강도 파악이 우선시 되어야 합니다. SE공법(構法)은 기둥과 보 하나하나를 강도 표시가 제대로 이루어진 구조용 집성재만을 사용하고 있으며 특히 집성재의 두께가 120mm가 표준입니다. 일반적으로 중목구조 재래공법의 부재 두께(105mm)에 비하여 단면적이 1.3배의 차이를 가지고 있습니다.

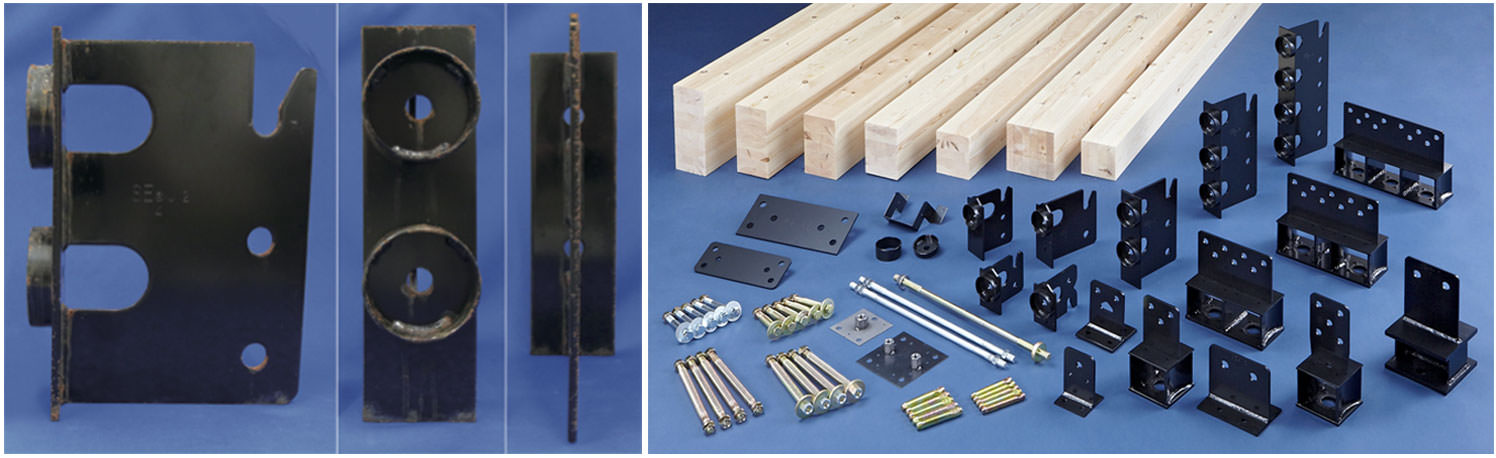

SE공법(構法)의 특징인 목조라멘공법을 실현할 수 있었던 것은 고강도의 SE전용철물이 있기 때문입니다. 철물의 두께는 6mm이며, 일반적으로 재래 공법에 사용되는 철물자재에 비해 2배의 두께로 실현됩니다. 실험을 통하여 168년의 수명을 확인할 수 있었으며, 장기간의 안전성 역시 보장하고 있습니다.

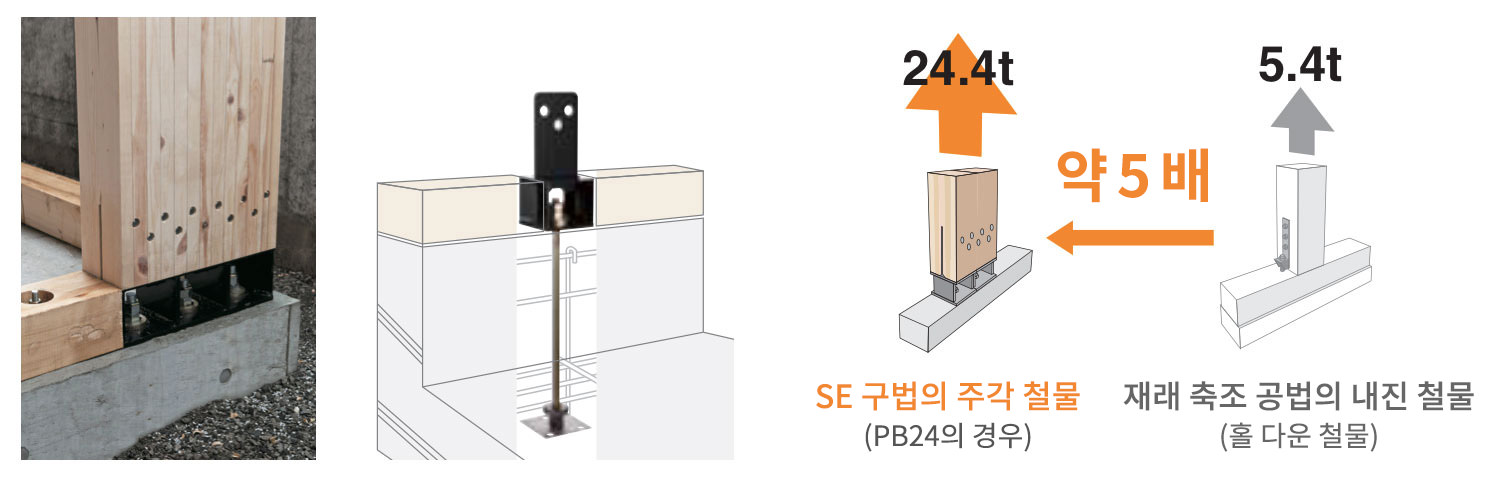

구마모토 지진으로 대표되는 진도 6~7의 발생하면 건물기둥에는 매우 큰 “인발력”이 발생하게 되는데, 대지진으로 무너진 건물들을 관찰해보면 기둥이 기초에서 탈락하는 현상을 많이 볼 수 있습니다. SE공법(構法)에서는 전용 주각 철물을 사용하여 고강도 앵커 볼트와 더불어 일반 중목구조 재래공법의 약 5배의 강도를 확보하고 있어 지진에 매우 효과적입니다.

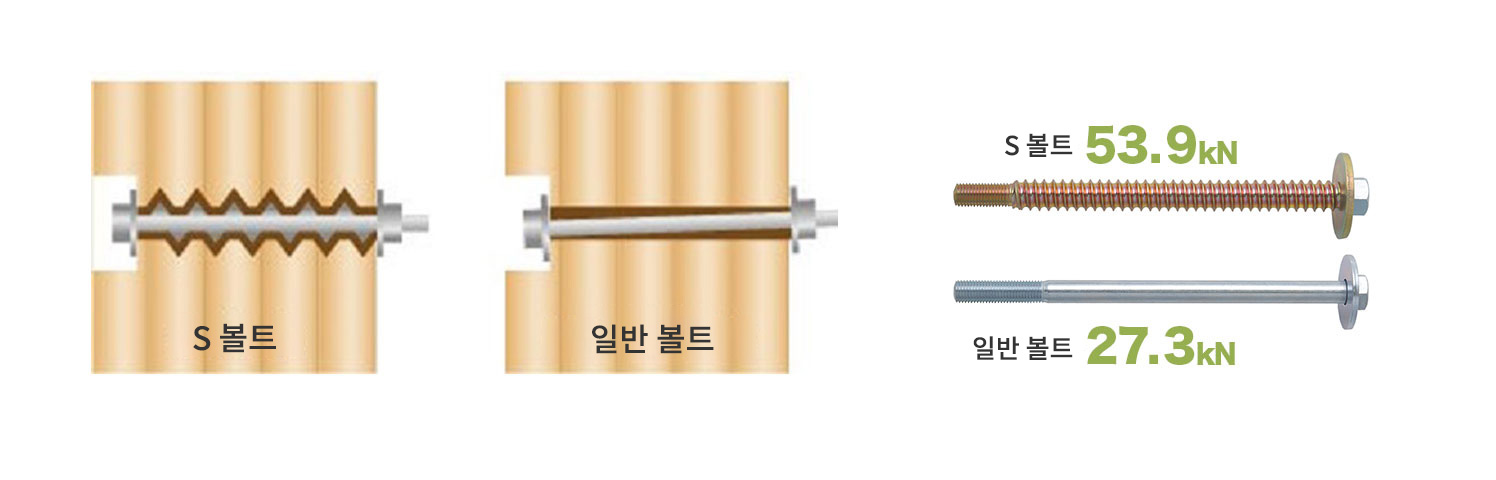

기둥과 보를 강력하게 접합하는 목조라멘공법에서는 절대로 풀리지 말아야 할 철물 접합이 필요합니다. SE공법(構法)에서는 이 과제를 극복하기 위해 ‘S볼트’라는 특수 볼트를 기본으로 채택하고 있습니다.

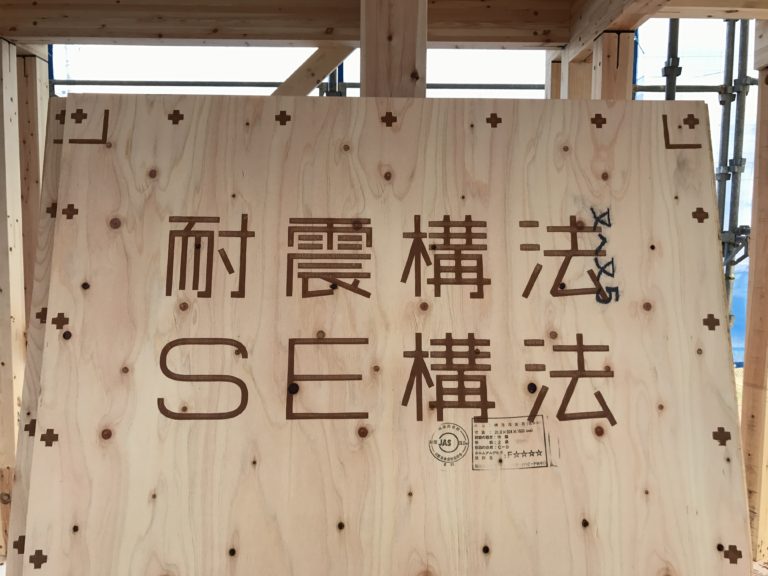

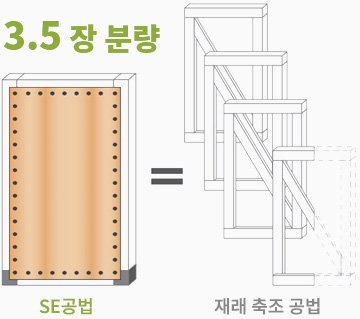

SE공법(構法)은 강한 지진에도 견딜 수 있도록 다양한 실험을 반복 거듭하고 있습니다. 구조용 합판은 “JAS 특별 1급 구조용 합판”를 사용하고 있으며, 기존 못에 비해 굵은 CN못을 사용하고 있습니다. 이로서 SE공법(構法)의 내력벽은 중목구조 재래공법의 3.5배의 강도를 가지고 있습니다.
내진성을 확보하기 위해서는 기둥과 보, 벽의 강도와 마찬가지로 바닥의 강도도 매우 중요합니다. SE공법(構法)에서는 전용 28mm 두께의 구조용 합판을 사용하고 있으며, 기성보다 굵은 CN75 못을 직접 보에 고정하여 높은 수평강도를 확보하고 있습니다.

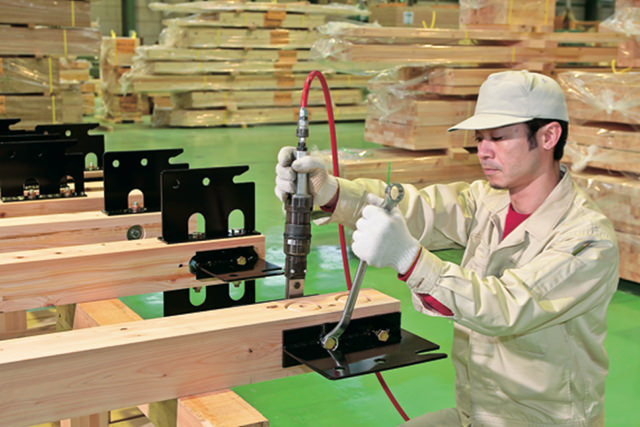

SE공법(構法)은 독자적인 노하우를 통해 전용 프리컷 공장에서 엄격한 품질 기준을 유지하고 있으며, 각 구조 부재의 품질 관리를 위한 「출하 증명서」를 발행하고 있습니다.
