脱炭素社会への移行に向けて、木造化・木質化への流れが加速しています。日本国内においても、各都道府県で県産材の活用などの取り組みを進めています。

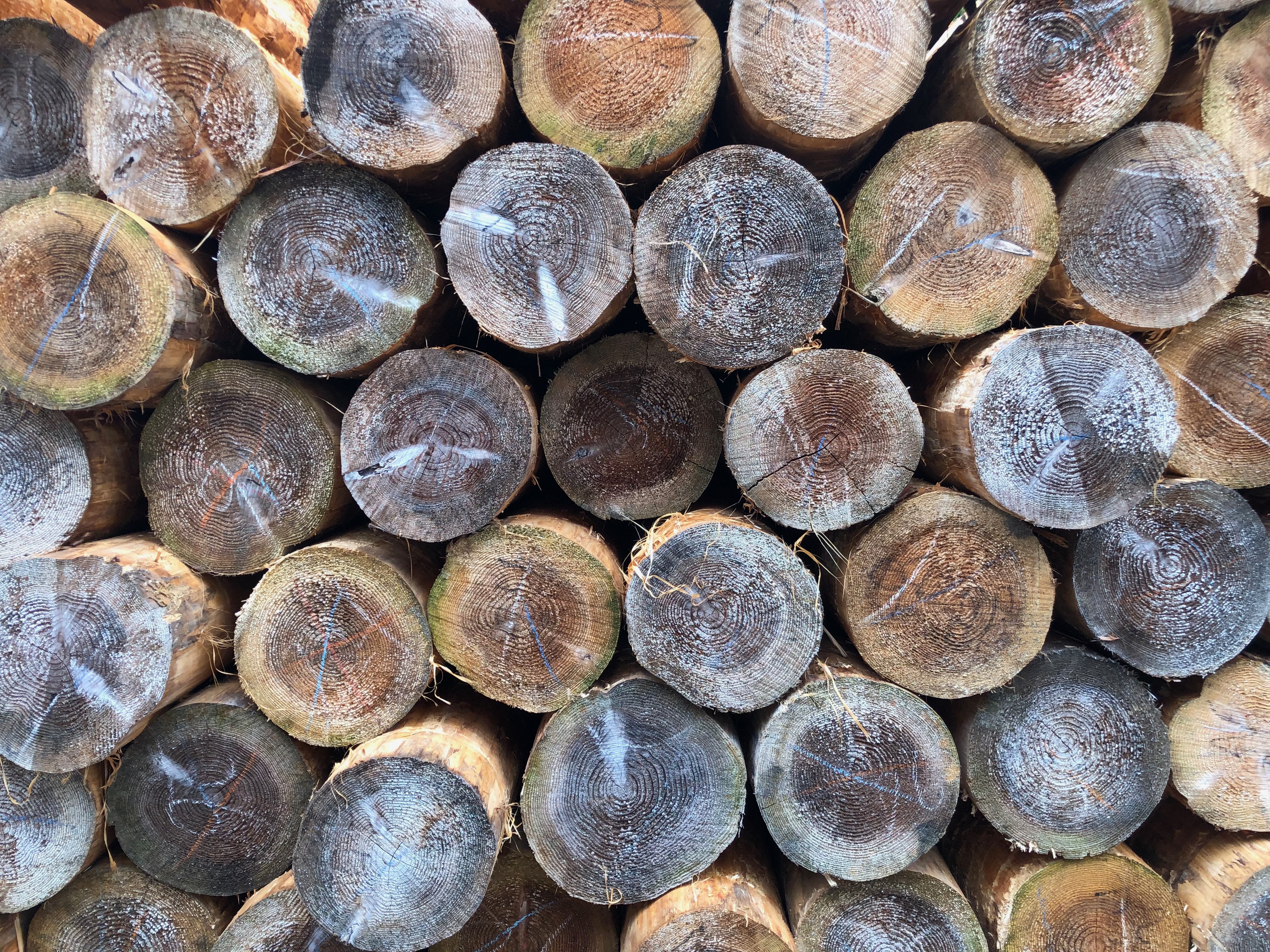

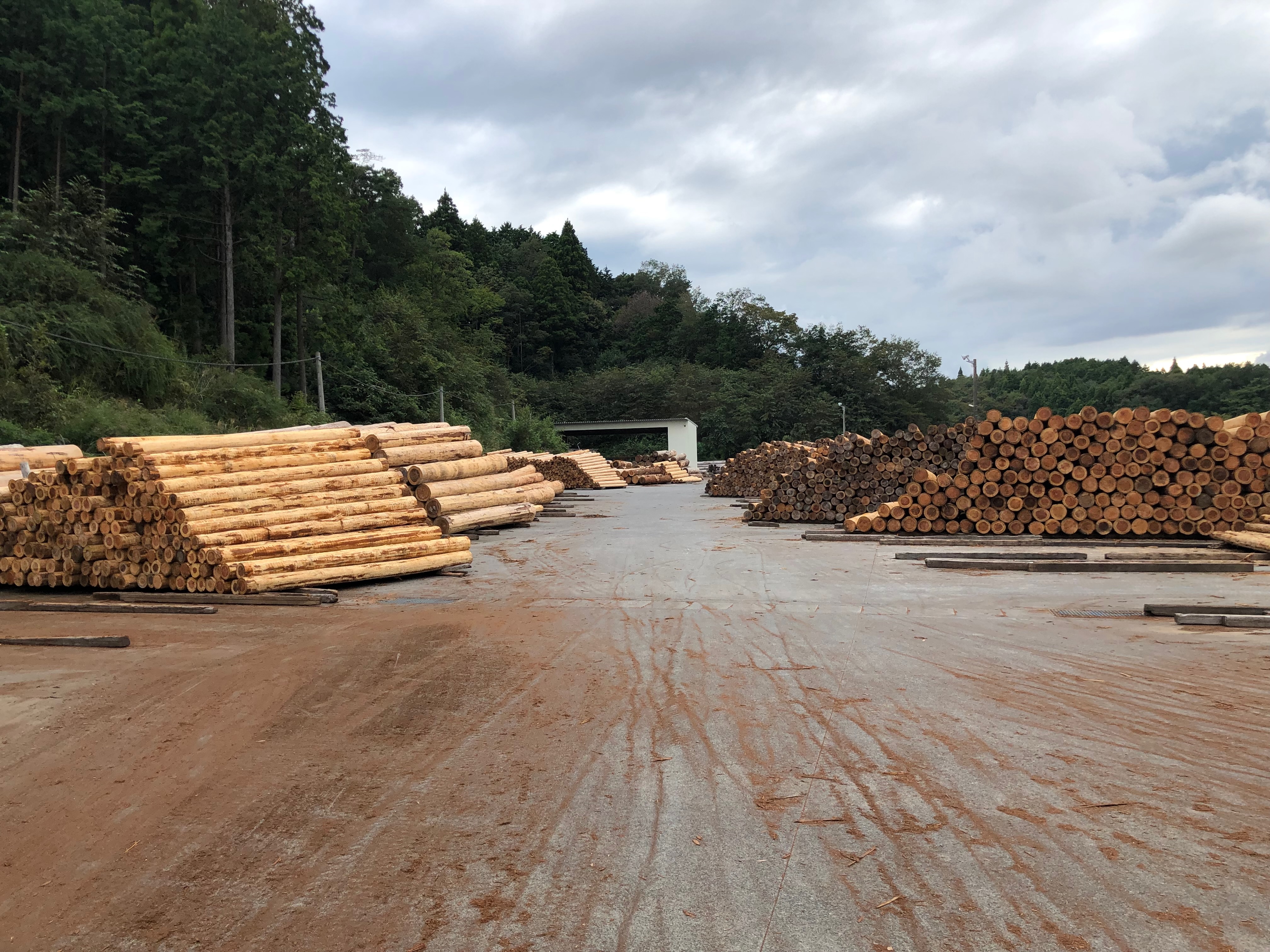

岡山県は、温暖で乾燥した気候を好むヒノキが多く、ヒノキ丸太の生産量は全国トップクラスです。岡山県には、構造用集成材やCLTの製造、普及に積極的に動いている企業もあります。

この記事では、岡山県における中大規模木造の実務ポイントとSE構法事例についてお伝えします。



＜このコラムでわかること＞

・中大規模木造の普及が進む岡山県の特徴

・岡山県県産材利用促進指針

・岡山県における公共建築物等の木材利用

・岡山県の中大規模木造に最適なSE構法の概要

・【岡山県のSE構法事例】「倉敷医療生活協同組合デイサービスセンター　レインボー」

・【岡山県のSE構法事例】「東岡山キリスト教会」

・SE構法へのお問合せ、ご相談について

・まとめ





岡山県は、北部・中央部・南部で気候等が異なります。

北部には三本の一級河川（旭川・高梁川・吉井川）の県内源流ともなっている中国山地の山岳地帯がそびえており、日本海側気候に属し、豪雪地帯に指定されています。

中央部には吉備高原の高地が連続的に広がり、南部には上記の三大河川によって形成された裾野の広い岡山平野が広がっています。

中国山地と瀬戸内海に挟まれた南部の平野地帯は、典型的な瀬戸内海式気候を示し、温暖で少雨であり、雪が降ることは稀です。

岡山県は戦前までは一次産業と紡績などの軽工業が県の主要産業でしたが、戦後は臨海部を中心に重工業化が進み、工業県へと変貌しています。

岡山県は山陽自動車道、山陽新幹線、山陽本線など中国地方の交通の大動脈が東西に貫通し、人や物の往来は多いです。

香川県は瀬戸内海を挟んで対岸に位置しており、岡山県とは瀬戸大橋で結ばれています。

岡山県真庭市の木質バイオマス発電事業など、自然エネルギーを活用する再生可能エネルギーの推進が県下全域で進められています。

関連記事：岡山県公式ホームページ





岡山県は、NCNの提携工場である国内有数の大断面集成材工場やプレカット工場が存在しており、中大規模木造に関心の高いエリアです。



岡山県では、「岡山県県産材利用促進条例」が施行されています。

この条例は、県産材の利用の促進に関する施策の基本的事項を定めることにより、これらの施策を総合的に推進し、健全な森林の育成並びに林業及び木材産業の持続的な発展に寄与することを目的としています。

「岡山県県産材利用促進条例」の具体的な内容を示すものが、「岡山県県産材利用促進指針」です。

「岡山県県産材利用促進指針」は、岡山県県産材利用促進条例第７条の規定により、県産材 の利用の促進に関する施策を総合的に推進するため、県産材の利用の促進に関する基本的事項、県産材の利用に関する目標、その他県産材の利用の促進に関する施策を総合的に推進するために必要な事項を定めるものです。

主な内容は下記です。



＜県産材の利用の促進のために実施する施策＞

（１）非住宅建築物への利用促進

（２）木造住宅等の普及促進

（３）販路開拓の促進

（４）ＣＬＴ等の普及促進

（５）県民等への普及・ＰＲ



＜県が整備する公共建築物における県産材の利用の目標＞

 （１）法令上の制限等により木造化が困難な場合を除き、地上２階建て以下かつ延べ床面積が3,000m2 以下の建築物は木造化を図る。また、３階建て以上の建築物についても、進展の見られる木材の耐火性等に関する技術の普及や木造化に係るコスト面の課題の解決状況等を踏まえ、コストや技術の面で木造化が困難であるものを除き、木造化に努め、木造と非木造の混構造とする場合を含め、ＣＬＴや木質耐火部材等の積極的な利用を検討する。

（２）木造・非木造にかかわらず、木質化が可能な床や壁等の内装材等については、法令上の制限等がある場合を除き、積極的に木質化を図る。

（３）県民に健康的で安らぎのある公共空間を供する施設や地域のシンボル的な施設、多くの県民の利用が見込まれる施設は、より積極的に木造・木質化に努める。

関連記事：岡山県県産材利用促進指針





公共建築物は、広く国民一般の利用に供するものであることから、木材を用いることにより、木と触れ合い、木の良さを実感する機会を幅広く提供することができます。

このため、建築物木材利用促進基本方針では、公共建築物について、積極的に木造化を促進することとしています。



林野庁の資料「森林・林業白書」によると、岡山県では下記のように木造率が推移しています。

・2017年度：建築物全体（39.5%）、公共建築物（10.0%）、うち低層の公共建築物（19.9%）

・2019年度：建築物全体（46.3%）、公共建築物（13.5%）、うち低層の公共建築物（26.4%）

・2021年度：建築物全体（49.4%）、公共建築物（14.2%）、うち低層の公共建築物（25.8%）



2022年度以降に整備に着手する国の公共建築物については、建築物木材利用促進基本方針に基づき、計画時点においてコストや技術の面で木造化が困難であるものを除き、原則として全て木造化を図ることになっています。

関連記事：森林・林業白書





耐震構法SE構法（以下、SE構法）は、大規模木造建築物の技術を基に開発された技術です。

SE構法は構造計算された耐震性の高い木造建築を実現する、独自の建築システムです。

SE構法は耐震性の高さ、設計の自由度、コストパフォーマンスの良さ、ワンストップサービス等で高い評価を受けており、さまざまな大規模木造の実績が増えています。

NCNではCLT（クロスラミネイテッドティンバー）にも対応しています。

SE構法は、単純に「剛性のある木質フレーム」というだけではなく、さまざまな利点を追求し、大規模木造で求められる大空間・大開口を可能にして、意匠設計者の創造性を活かせる設計の自由度を提供しています。

関連記事：耐震構法SE構法は全棟で立体解析による構造計算を実施



SE構法は「木造の構造設計」と「構造躯体材料のプレカット」そして施工というプロセスを合理化することでワンストップサービスとして実現した木造の工法です。その合理的なシステムが、設計・施工のプロセスにおいて納期や工期の短縮につながります。

関連記事：「ウッドショック等のリスクにSE構法のワンストップサービスが強い理由」

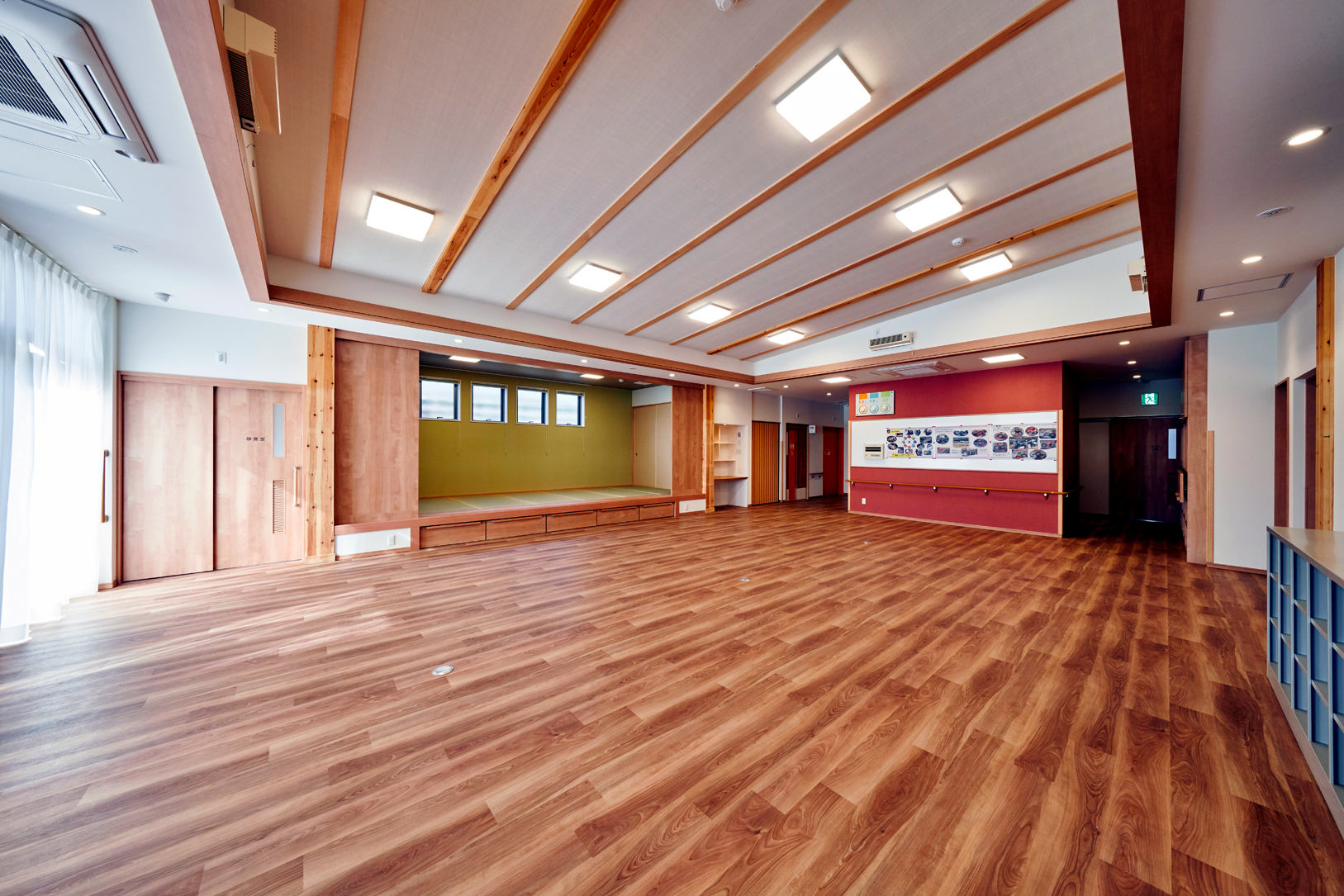

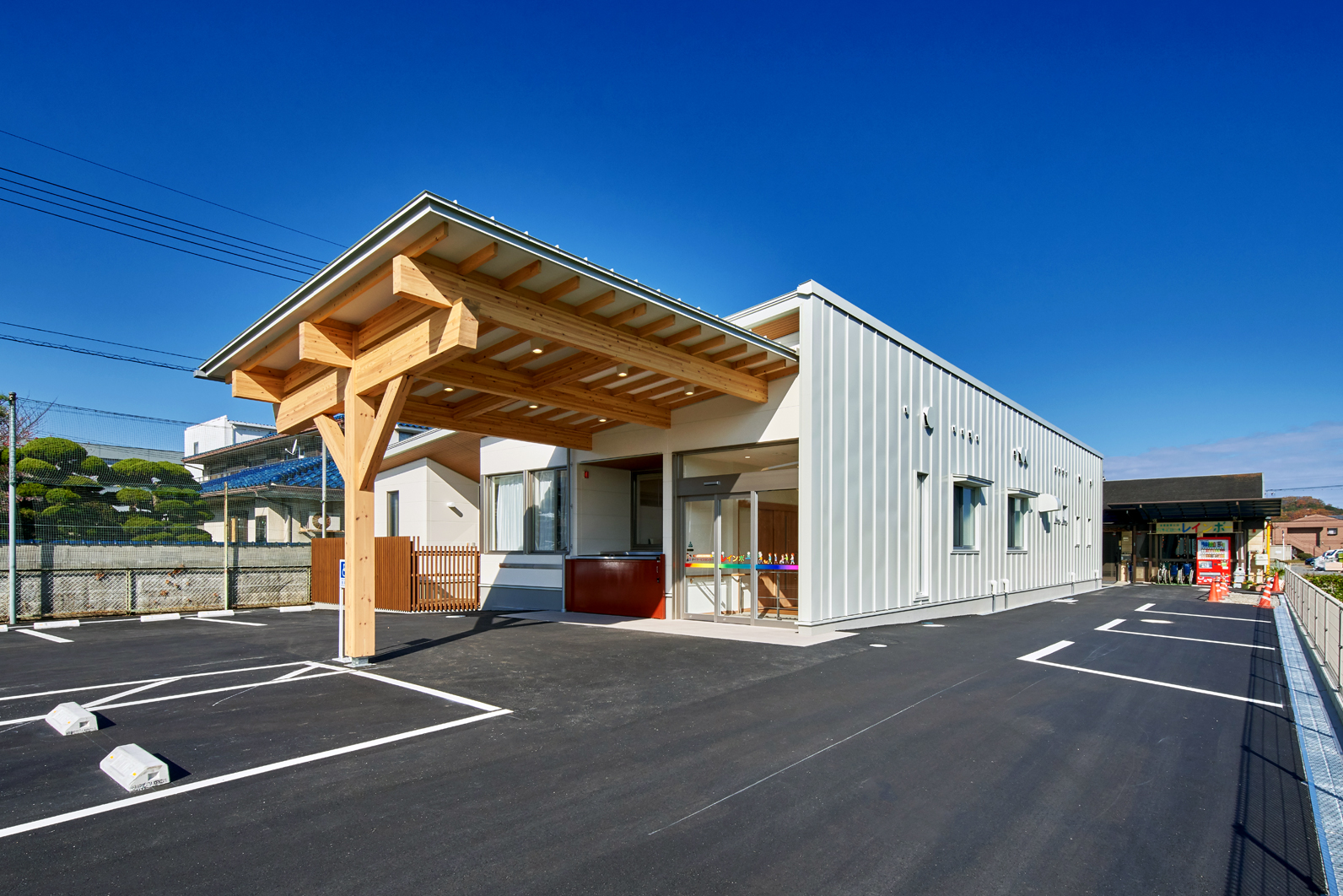

岡山県倉敷市で建てられたデイサービスセンターです。

SE構法が採用され、エントランスは木造の躯体が現しになった設計となっています。

＜「倉敷医療生活協同組合デイサービスセンター　レインボー」の概要＞

・用途：デイサービスセンター

・構造：木造（SE構法）

・階数：平屋建て

・延床面積：283㎡

関連記事：倉敷医療生活協同組合デイサービスセンター　レインボー

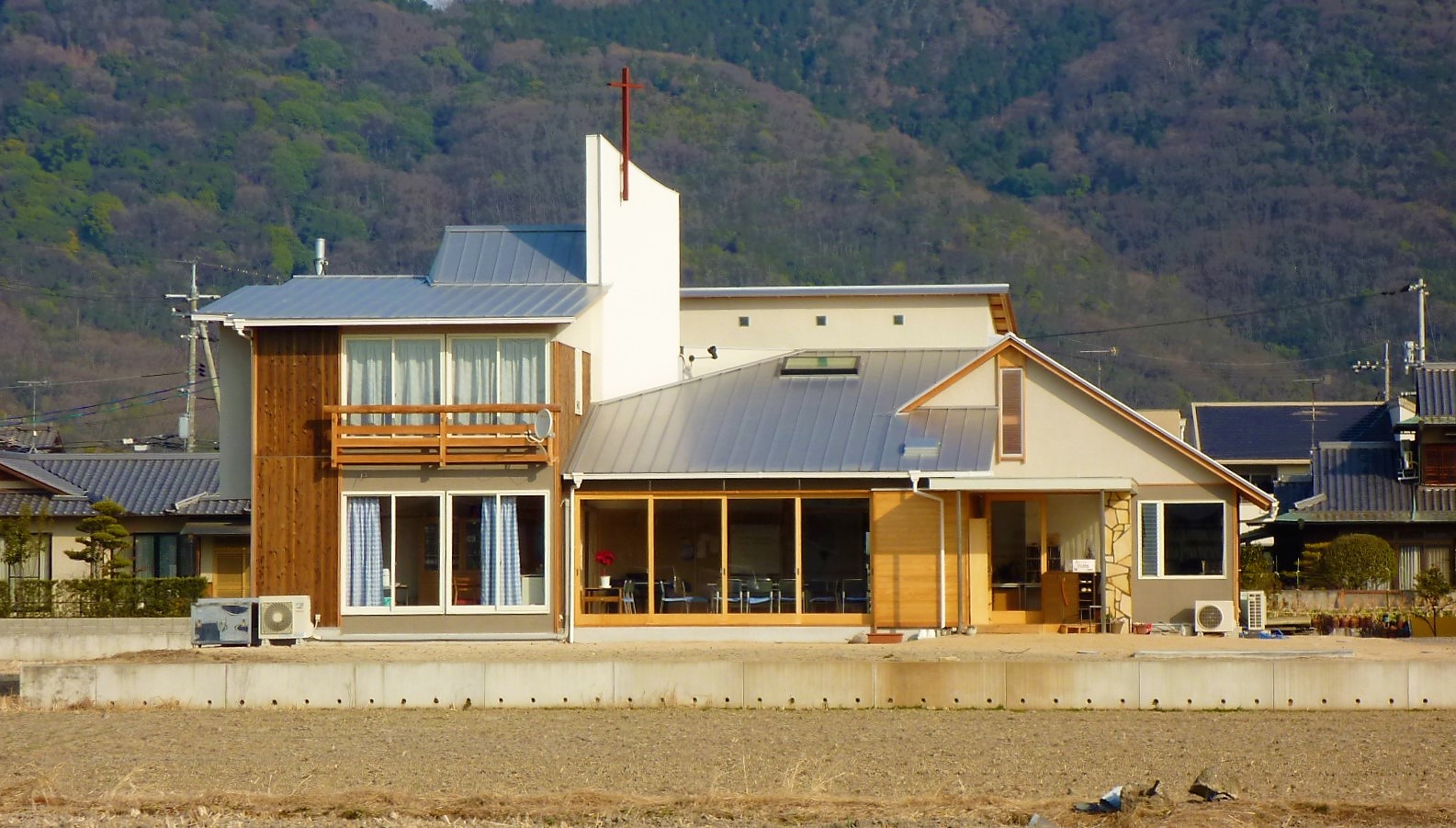

岡山県岡山市で建てられた教会です。

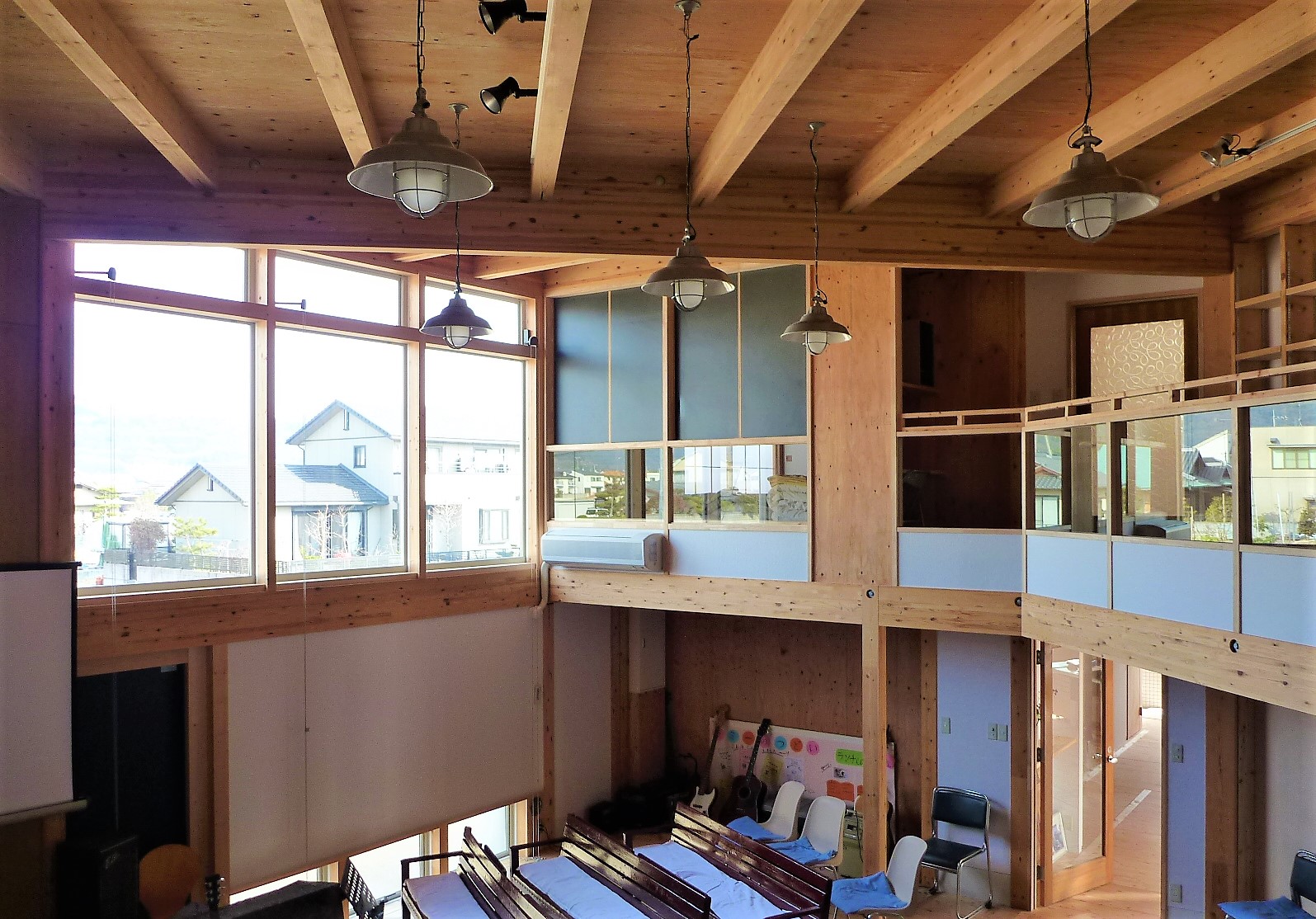

SE構法が採用され、大空間、大開口、木の現し、吹き抜け等を実現しています。

＜「東岡山キリスト教会」の概要＞

・用途：教会

・構造：木造（SE構法）

・階数：2階建て

・延床面積：284㎡

関連記事：東岡山キリスト教会





大規模木造をSE構法で実現するための流れは下記となります。



1.構造設計

SE構法を活用した構造提案を行います。企画段階の無料の構造提案・見積りから、実施設計での伏図・計算書作成、確認申請の指摘対応等を行っております。また、BIMにも対応可能です。



2.概算見積り

SE構法は構造設計と同時に積算・見積りが可能です。そのため躯体費用をリアルタイムで確認可能で、大規模木造の設計において気になる躯体予算を押さえつつ設計を進めることが可能です。



3.調達

物件規模、用途、使用材料を適切に判断して、条件に応じた最短納期で現場にお届けします。また、地域産材の手配にも対応しております。



4.加工

構造設計と直結したCAD/CAMシステムにより、高精度なプレカットが可能です。また、多角形状、曲面形状などの複雑な加工形状にも対応可能です。



5.施工

SE構法の登録施工店ネットワークを活用し、計画に最適な施工店を紹介します。（元請け・建方施工等）



6.非住宅版SE構法構造性能保証

業界初の非住宅木造建築に対応した構造性能保証により安心安全を担保し、中大規模木造建築の計画の実現を後押しします。



↓SE構法へのお問合せ、ご相談は下記よりお願いします。

https://www.ncn-se.co.jp/large/contact/





非住宅木造においては、SE構法の構造躯体の強みを活かした構造設計により、コスト減、施工性向上を実現することができます。

SE構法は構造用集成材の中断面部材（柱は120mm角、梁は120mm幅）が標準なため、住宅と同等の部材寸法でスパン8m程度までの空間を構成できるコストパフォーマンスをうまく活用していただければと考えております。

スパンが10mを超える空間は、特注材やトラス、張弦梁などを活用することも可能です。

計画段階からNCNの特建事業部に相談することで、木造建築に関する知見をうまく利用していただき、ファーストプランの段階から構造計画を相談することで、合理的に設計実務を進めることが可能です。



集成材構法として実力・実績のある工法の一つが「耐震構法SE構法」です。SE構法は「木造の構造設計」から「構造躯体材料のプレカット」に至るプロセスを合理化することでワンストップサービスとして実現した木造の工法です。

「耐震構法SE構法」へのご相談はこちらです。



また構法を問わず、木造の構造設計から構造躯体材料のプレカットに至るスキームづくりに取り組む目的で「株式会社木構造デザイン」が設立されました。構造設計事務所として、「⾮住宅⽊造専⾨の構造設計」、「構造設計と連動したプレカットCADデータの提供」をメイン事業とし、構造設計と⽣産設計を同時に提供することで、設計から加工までのワンストップサービスで木造建築物の普及に貢献する会社です。

「木構造デザイン」へのご相談はこちらです。



株式会社エヌ・シー・エヌ、株式会社木構造デザインへのご相談は無料となっておりますので、お気軽にお問い合わせください。
